矽橡膠技術工藝分為多種加工方式，高溫硫化矽橡膠是高分子有機矽氧烷：稱之為（生膠）一般分子數量在40-80萬左右的一種聚 合物生膠，在加入補強添加劑成為半成膠料，經過欢迎您 廠家已模壓，擠出，壓延，注射等工藝二段硫化成型，得到想要的爱游戏官网 ，也是目前我們生活，工業，以及建築各行各業較常見的矽膠產品！

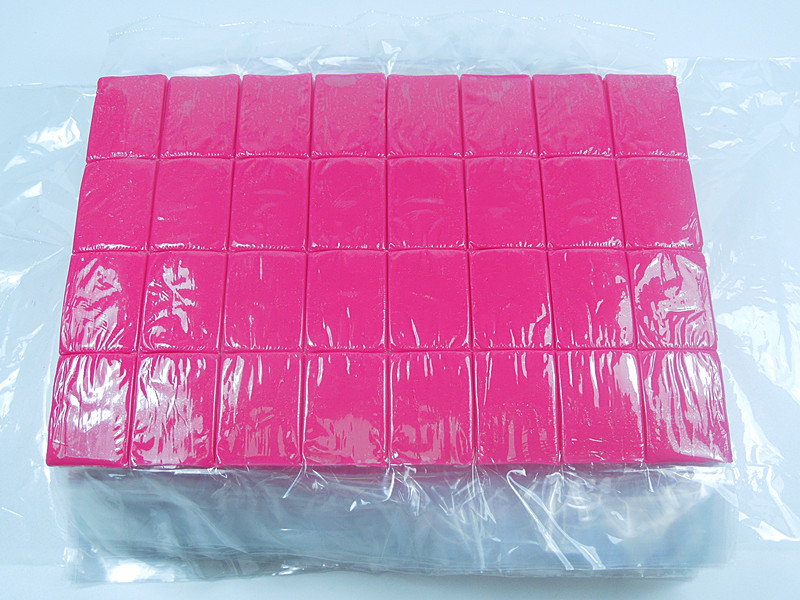

　　而在有機矽合成橡膠還未硫化之前一般分為兩個階段性，第一階段分為生膠、補強劑、添加劑、硫化劑和結構控製劑進行原材料混煉，得到矽橡膠原材料，固體矽膠與液體矽膠以及發泡矽膠都是共同的特點，將原料調配為半成材料，然後第二階段在將材料與成品材質放入五金模壓之中受熱模壓，擠出，擠壓，注射等工藝，以機台受力以及產品催化固話，模壓經過高溫成型！

　　大家都知道欢迎您 原材料中占據最多的補強劑是白炭黑，它可使硫化矽橡膠的強度增加數倍，加入各種白炭黑其一是降低膠料成本，第二是改善膠料的性能如高透明，阻燃，耐高溫，導電，高拉力等等性能，所以交鏈劑是各種有機過氧化物，如過氧化苯甲酰，2,4-二氯過氧化苯甲酰，二枯基過氧化物，2,5-二特丁基過氧己烷等。結構控製劑是為了避免混煉膠料放置時間過長、產生“ 結構化”使膠料變硬變硬，難以加工熟化而加入的，可采用甲基羥基矽油或二苯基二羥基奪烷作為結構控製劑。

　　矽橡膠主鏈上的側基可以是甲基、乙基、乙烯基、苯基、三氟丙基等。最常用的是甲基，也可引入其它基團以改善加工性能和其它性能。因此，根據側基基團和膠料配方的不同，可以得到各種不同用途的欢迎您 ，一般可分為下麵幾種類型：通用型（含甲基和乙烯基）、高溫和低溫型（含苯基、甲基和乙烯基）、低壓縮永久變形（含甲基和乙烯基）、低收縮（去揮發份）和耐溶劑（氟矽橡膠）等。下麵介紹幾種重要類型的矽橡膠。

　　一。甲基矽橡膠

二甲基矽橡膠是投入商業化生產最早的一種矽橡膠，可在-60～200℃範圍內保持良好的彈性，耐老化性能好，有優異的電絕緣性 能以及防潮、防震和生理惰性等特性。

　　二甲基矽橡膠主要用於強物塗覆，也可製成各種擠出及壓延製品用於機電、航空、汽車及醫療等行業。但由於二甲基矽橡膠硫化活性低，用於製造厚製品時，硫化困難，內層易起泡且高溫壓縮永久變形大，故目前已被甲基乙烯基矽橡膠所取代。
